描述

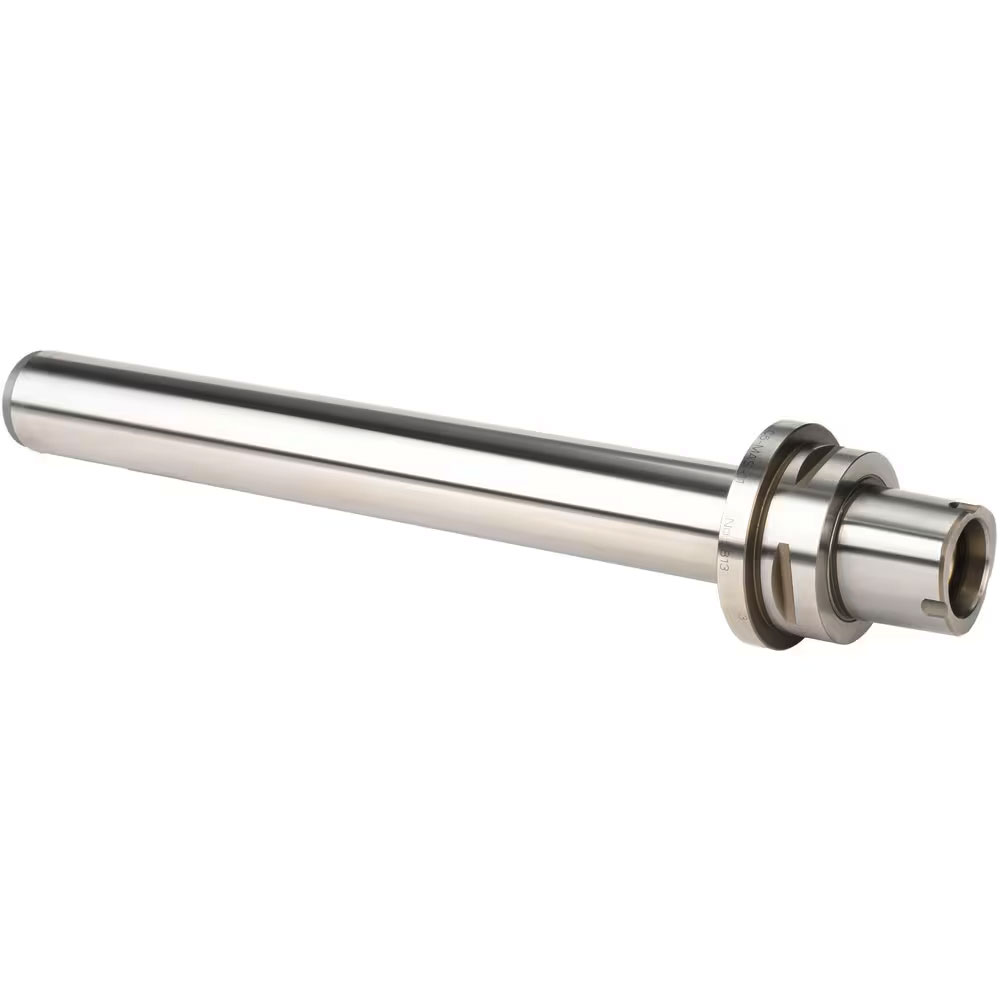

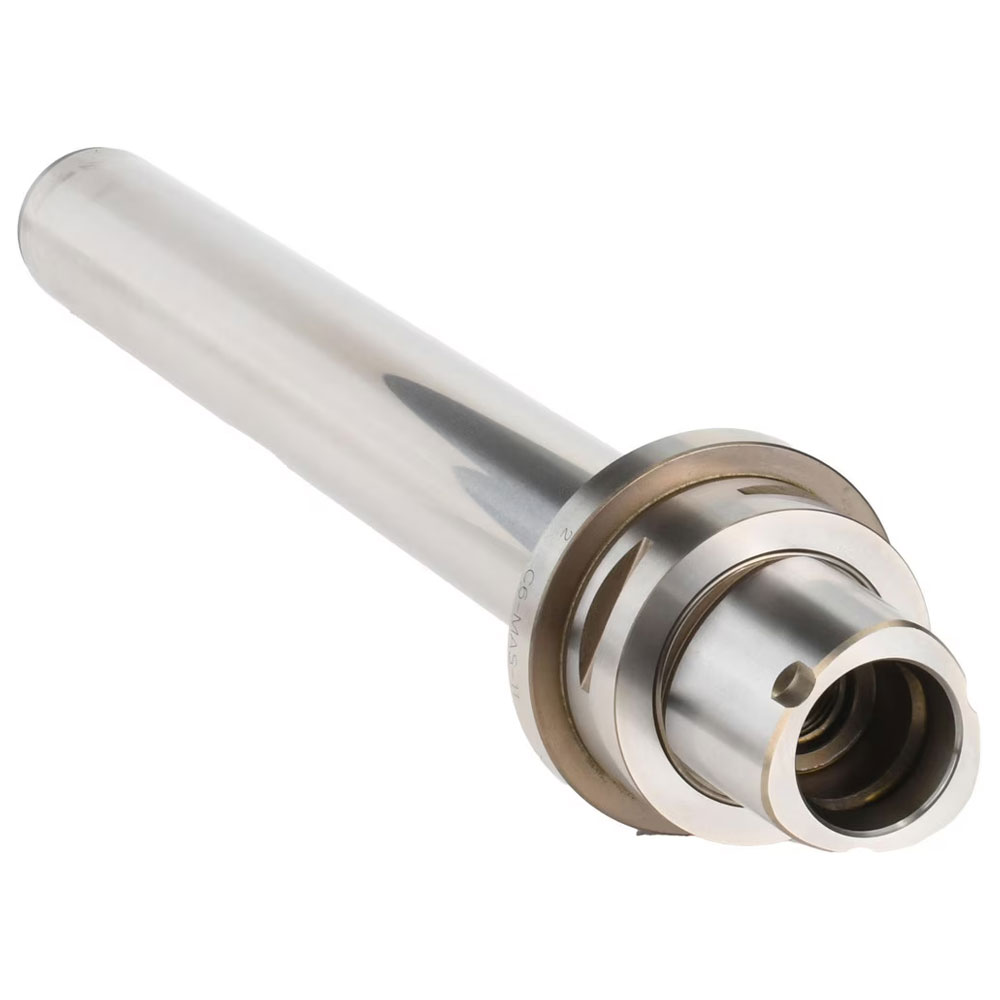

CAPTO/PSC主軸測試棒介紹
主軸測試棒是一種高精度測量工具，用于檢測機床主軸（如車床、銑床、加工中心等）的旋轉精度和動態性能，是機械加工、精密制造領域不可或缺的檢測設備。

核心功能
檢測項目：
徑向跳動：主軸旋轉時軸心的偏移量。
軸向竄動：主軸沿軸線方向的位移。
角度偏差：主軸錐孔與理論軸線的傾斜誤差。
動態穩定性：高速旋轉下的振動和溫升對精度的影響。

工作原理
安裝：將測試棒裝入主軸錐孔，確保無松動。
測量：
接觸式：使用千分表/電感測頭接觸測量段，手動旋轉主軸讀取數據。
非接觸式：通過激光干涉儀或電容傳感器實時監測動態誤差。
數據分析：軟件生成徑向/軸向誤差曲線，評估主軸綜合性能。

應用場景
機床驗收：新機調試時驗證是否符合ISO或GB標準（如ISO 230-3）。
定期維護：預防性檢測，避免加工件超差。
故障診斷：排查軸承磨損、主軸不平衡等問題。
工藝優化：高速加工前測試，確保穩定性。

五、使用注意事項
清潔：錐柄和主軸孔須無油污、劃痕，防止安裝偏差。
校準：測試棒自身精度需定期校驗（如每年一次，精度±1μm內）。
環境：避免溫差＞±2℃/h，濕度40%-60%，減少熱變形影響。
操作規范：高速測試時逐步升速，避免共振損壞設備。
